1、施工工艺流程

锚孔定位编号→钻机就位→钻孔→下钢筋锚→一次注浆→下石子→拔管→二次注浆→封锚→完成

2、施工工艺

1) 放线定位

     ①按施工桩位平面布置图放线确定桩位，做好标记和预检；

     ②桩位误差控制在规范要求之内。

2)锚孔钻进方法

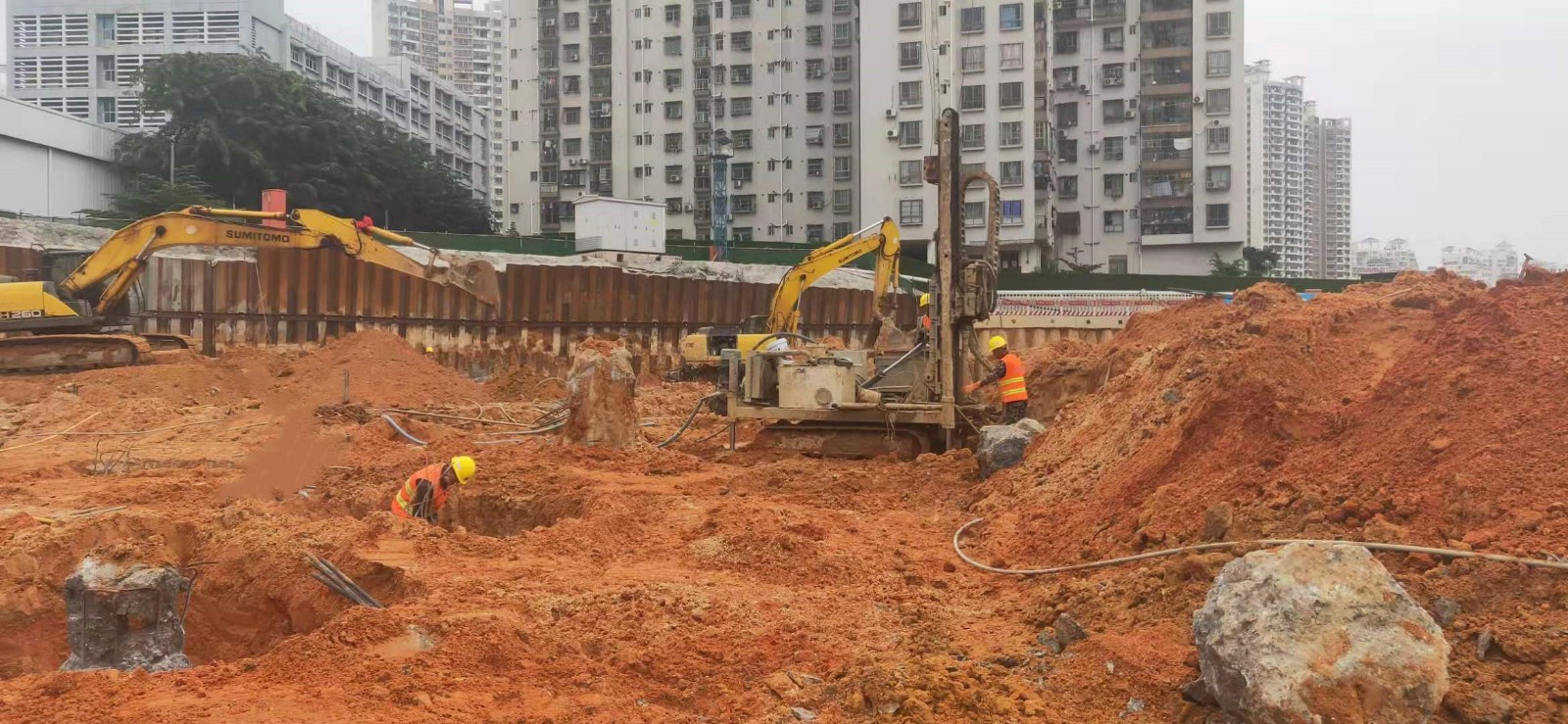

     ①安装锚孔钻机、调平、调立、稳固；

     ②锚孔孔径150mm，孔径偏差不大于2cm，钻孔深度偏差不应小于设计深度1%，也不宜大于设计深度500mm，成孔深度达到设计要求；

     ③锚孔钻进经常检查钻头尺寸，保证钻孔孔径；

     ④掌握锚孔中心度，防止锚孔偏斜，跑斜后应采取措施，重新成孔。

3) 洗孔

     ①锚孔成孔后，钻机清洗孔时间不小于1分钟，保证孔内泥浆排除，沉渣小于等于30cm；

     ②做好孔口维护，防止渣土流入孔内。

4) 锚杆体加工制作及孔内安装

     ①锚杆体为1Φ28长度为10.7m（根据设计方案确定）；

     ②锚杆按2.0m间距焊接3Φ6定位中心支架；底部在一米的位置设置倒刺，采用与杆体同材料制作，长度为10cm；以使锚杆体保持平行及具有抗拔力，保证锚杆在锚孔中心；

     ③注浆管采用两根内径20mm的塑料管与锚杆体连接，一根用于一次注浆可拔除，另一根管体底部2m长度范围内每间隔50cm设置溢浆孔并用胶带封孔；长度要求：能满足能自孔底开始依次向上的注浆长度；

     ④锚杆体采用人工安放；下锚前，锚杆制作质量和锚杆长度需经监理验收合格后，方可下入孔内。

     ⑤锚杆按设计及规范制作组装；

5) 注浆

     ①浆液配制：采用纯水泥浆，配合比为0.5，水泥采用P.C32.5。

     ②水泥浆搅拌均匀，具有可靠性，低泌浆性；

     ③一次注浆：采用孔底返浆法，利用杆体上一次注浆管与注浆机连接，注浆量以注满孔为准，充盈系数达1.2以上；注浆作业连续，注浆管要边注边拔，拔管高度不超出孔内浆液面；

④下石子：采用粒径为5—10cm的碎石填充，在一次注浆完成后对孔内进行碎石填充，保证碎石填满孔内。

     ⑤ 二次注浆：待一次注浆体初凝强度达5.0MPa后（一次注浆完成后2个小时后）即可用高压注浆管进行二次高压注浆。采用孔底返浆法，将注浆管连接二次压浆管，用注浆机将水泥浆通过注浆管注入孔底，水泥浆从钻孔底口向外依次充满并将孔内空气压出，而水泥浆则由孔眼处挤出并冲破第一次注浆体。

   补浆：待孔内素浆初凝后，开动注浆泵进行补浆直至孔内浆液饱满。

6) 施工注意事项：

①锚杆体应无损伤。

②锚杆体的选择试验(基本试验、验收试验)，质量的要求等，应严格按有关规范、规程进行，禁止盲目操作，以免发生危险。

③锚孔内的水泥浆应有足够的养护时间，在养护期内不得移动锚杆。

3、成品保护措施

    公司成立成品保护领导小组，项目经理任小组组长，生产副经理任小组副组长

现场成立成品保护小组，成品保护小组每天24小时进行日常检查和维护。

 1) 抗浮锚杆施工过程中成品保护措施

在锚杆完成灌浆工作以后，如何对已完成的锚杆进行保护，是成品保护的重要部分。根据实际情况，计划采取如下措施：

    ①为了避免后续基础施工对锚杆造成破坏，任何机械不允许进入该区域进行工作。

    ②对伸出工作面的锚杆体用素水泥浆进行涂抹，以避免锚杆体锈蚀。

   ③抗浮锚杆必须分区并且按照一定的顺序进行施工，绝对禁止遍地开花，从而增大成品保护的难度。

2) 底板施工过程中成品保护措施

   为了防止在底板施工过程中，锚杆体因钢筋运输、绑扎、焊接、混凝土浇筑等工序施工时造成破坏，根据工程实际情况，将需要采取如下保护措施：

    ①基础底板施工时，绝对禁止在锚杆部位进行焊接和火焰切割工作。

    ②在混凝土浇筑前，对锚杆体锚固部分全部进行检查，并进行二次防腐
