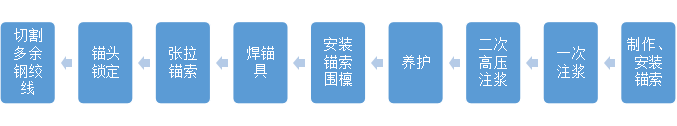

锚索施工流程:



施工要点

1、材料

(1)预应力锚索使用的钢绞线符合《SL46-94》的规定,运输中

防止磨损,其性能参数必须符合《预应力混凝土用钢绞线》的规定,

同时对运达工地的每批钢绞线作100%的外观检查和10%的抽样拉力试验,抽样结果和出厂产品质量证书、标志、说明书等报监理工程师批准后使用。

(2)预应力锚索的锚具必须有厂家产品合格证书,并且应符合

国家关于钢材质量的规定。

(3)采用42.5R普通硅酸盐水泥,水泥质量应符合《硅酸盐水泥、

普通硅酸盐水泥》(GB175-1999)的规定。过期、变质水泥不得使用。

(4)水、砂的质量必须满足《水工混凝土施工规范》(SDJ207-82

)有关条款的规定。

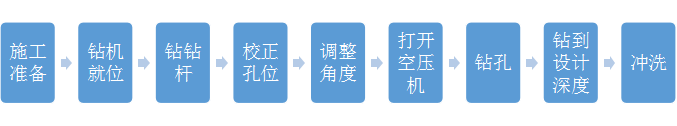

2、钻孔

在操作平台上铺设木楞及模板,作为钻机的安装平台,模板与脚

手架间要可靠稳固,模板在脚手架上不得滑动。预应力锚索采用

ZGYX-410E型钻机钻孔,钻孔的孔位、孔深、倾斜度应按设计要求进行严格控制,在锚索部位搭设施工脚手架,按孔位、孔向架设钻机,开孔时力求精确,孔深严格按要求控制:

(1)钻孔不得扰动周围地层;

(2)锚索水平、垂直方向的孔距偏差不大于10cm,钻头直径不应小于设计钻孔直径3mm;

(3)钻孔轴线的偏斜率不应大于锚索长度的2%;

(4)锚索钻孔深度不应小于设计长度;

(5)向钻孔中安放锚索前,应将孔内岩粉和土屑清洗干净。钻孔过程中应作好锚固段始末两处的岩粉采集,如在其他部位发现软弱岩层、出水、落钻等异常情况,也应随时作好采样记录,并及时报告监理工程师。若在锚固段发现上述异常情况,应将孔深适当加长,以确保锚固段位于较好的岩层中。在不稳定地层中,或地层受扰动导致水土流失而危及邻近建筑物的稳定性时,优先采用套管护壁钻孔。钻孔过程中,若因岩石软弱破碎而导致坍孔时,可进行固结灌浆固壁。钻孔到位应采用高压风、水泥浆循环冲洗,孔内不允许有积水、石粉和石渣等。钻孔结束后,必须经监理工程师验收后,才能进行下索、注浆等工序。在安装锚索前,将钻孔孔口堵塞保护。


质量控制措施:

1、钻孔的孔位、孔深、倾斜度应按设计要求进行严格控制,其

孔距偏差允许为±10cm,倾斜度及方位角允许偏差为±2°,有效孔

深的超深不大于20cm,且每钻进5m,用测斜仪校正一次,保证孔位达到设计和规范要求。

2、严格执行“三检”制,作好班组自检,必须作好各工序的施工记录,施工中上道工序不合格或未经监理工程师验收签证的预应力锚索阶段产品,不得进入下一道工序施工。

3、认真做好施工记录,各道工序施工人员必须经培训并经考核

合格后方可上岗作业,严禁违章操作。

4、工具锚夹片与工作锚夹片两者不可混用,工具锚夹片使用一般不宜超过10 次。工作锚板、限位板和工具锚板之间的钢绞线一定要保持顺直,不能相互扭结,以保证张拉的顺利进行。

5、锚固段和张拉段交界处的止浆环必须能承受大于0.5MPa 的注浆压力,且不漏浆,止浆环处钢绞线与止浆环之间必须密封好,

止浆环充气压力≥0.5MPa,并用压力表检查有无漏气现象。

6、锚索入孔时索体的弯曲半径必须大于5m。

7、锚索上安装的各种进回浆管应保持通畅,管路系统耐压值不

低于设计灌浆压力的1.5 倍。

8、对于张拉合格并锁定后的锚索,在相隔24h 至72h 时间内,按5%的比例随机抽检锁定吨位。实测值不得大于设计值的5%,并不得

小于设计值的3%。

9、灌浆结束标准:

(1)灌浆量大于理论吸浆量;

(2)回浆量比重不小于进浆量,稳压15min,孔内不在吸浆,即进、排浆量一致。

10、锚索锚固段、张拉段灌浆必须采用灌浆自动记录仪。

11、封孔灌浆的沉缩部分复灌后不得有脱空现象。

12、在锚索张拉注浆体强度达到70%以前,其20m 范围内不得进行爆破作业。


锚索的工作原理:

锚索就是高挖方路段为了减少对原状土的挖方数量,保护生态环境而设计的一种特殊挡防结构。主要解决破裂面至土体临空面之间破裂土体的稳定。其作用原理是:依靠对锚索的张拉预应力,用锚具锁定在桩身上,锚索产生的反作用力通过桩身传递到破裂土体,使破裂土体在外力作用下稳定。锚索预应力一头靠锚固段承受,另一头靠桩身承受,中间穿过破裂土体。


预应力锚索在高边坡防护中有如下作用机理:

(1)葫芦串机理:通过锚索进入山体,将破碎风化的孤立岩体串集在一起,象葫芦串一样形成整体,达到稳定。

(2)骨架机理:锚索进入山体与端头连接在一起,在整个边坡内外形成了钢骨架结构。

(3)组合机理:锚索孔内注入砂浆,将周边围岩组合在一起,形成一体。


ZGYX-410钻机主要技术参数:

工作风压:(Mpa) 0.7 - 1.5

耗气量: (m³/min) 7 - 13

钻孔直径: (mm)83 - 115

配用冲击器: (mm) 80 - 110 930中压

钻孔深度: (m) 20

钻杆长度: (mm) 2000

钻杆直径:(mm) 60

单机爬坡能力: (°) 30

走行速度: (km/h) 1.8 - 3

回转机转速: (rpm) 0 - 80

回转扭矩:(N.m) 970

整机重量:(kg) A型:2800 B型:3000 C型:3500

外形尺寸:(mm)4650×1900×2600

配套动力 A型:S1125柴油机 B型:玉柴2115柴油机C型:玉柴4D80柴油机D型:15kW-4电机

干式集尘器 B/C型可选配

加强行走马达:选配

配套空压机方案推荐:

柴移螺杆式空压机:110SCY-14.5 或132/138/140SCY-14.5电移螺杆式空压机 75SDY-14.5 或 90SDY-14.5

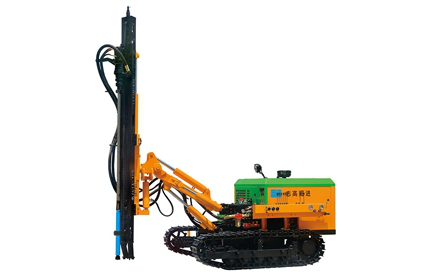

ZGYX-410E分体式钻车
